如何安装PCB导热硅胶片,导热硅胶片使用注意事项?

点击:440 日期:2016-06-21 选择字号:

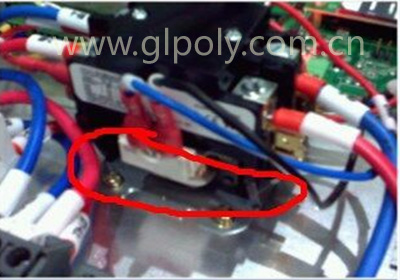

      如何安装PCB导热硅胶片?导热硅胶片使用要注意什么事项?这个问题是江苏**新能源科技有限公司新客户在收到GLPOLY的样品,并且测试通过之后特意打电话过来询问的!此新客户是通过百度找到GLPOLY网站从而联系上笔者小周的。客户告知目前有一个新项目:电动汽车充电桩功率继电器与外壳设计要用导热硅胶片来导热,如下图安装实例,红色圈为预备安装的位置。根据客户告知的功率、温度、间隙等信息,小周给客户推荐了GLPOLY导热硅胶片XK-P2O ,当天给客户寄样5MM和3MM厚的导热硅胶片样品。5MM厚度的尺寸是根据客户的设计间隙推荐的,小周再三和客户确认是否可以把间隙设计小,因为厚度越小,热阻越小,导热效果就会越好,可最后客户还是决定就按现有的设计间隙先测试5MM和3MM厚度的导热硅胶片。这不,今天刚收到客户那边传来的好消息告之测试OK,报价也没有问题,打算要采购一批尺寸为145*265*5MM的XK-P2O导热硅胶片做试产。由于之前产线操作人员没有操作使用过导热硅胶片,需要了解如何安装PCB导热硅胶片?导热硅胶片使用要注意什么事项?

如何安装PCB导热硅胶片,导热硅胶片使用注意事项

      如何安装PCB导热硅胶片?导热硅胶片使用要注意什么事项?接下来简单的介绍下导热硅胶片的使用和安装方式,四点要领掌握了让你分分钟高效率的安装导热硅胶片!

      导热硅胶片使用注意事项一:导热硅胶片和PCB,散热器三者接触面都要保持洁净,PCB、散热器贴合导热硅胶片时可用防尘布简单的擦拭干净,因为任何一方的接触面有污尘都会给导热硅胶片增大热阻。
      导热硅胶片使用注意事项二:此客户购买的XK-P2O导热硅胶片145*265*5mm,使用时应该从底部中心部位撑起来取,XK-P20是属于无基材软性导热硅胶片,超柔软,如果双手两边拿导热硅胶片容易受力不均导致产品变形的,影响性能甚至损坏硅胶片。


如何安装PCB导热硅胶片,导热硅胶片使用注意事项

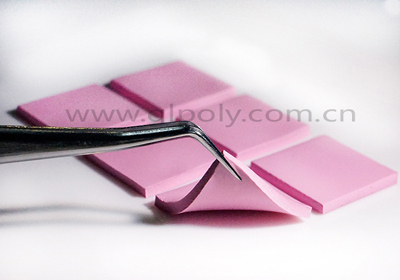

      导热硅胶片使用注意事项三:XK-P2O导热硅胶片有2面离型纸保护导热硅胶片不粘染灰尘,使用前先撕去其中一面离型纸然后对准PCB,再撕掉另一面的离型纸,再将导热硅胶片与散热器粘结,粘接时不小心产生了气泡要及时通过推挤把气泡挤出或者重新贴合一次,尽量一次性对准完美间隙粘贴好!
      导热硅胶片使用注意事项四:安装PCB导热硅胶片后要对散热器施加一定的压力。PCB散热器表面并不像我们眼看的绝对平整,XK-P2O导热硅胶片是超柔软可高压缩性使用,导热硅胶片受力后,与PCB散热器的有效接触面积大大增加,有利于更好的传导热量!
      笔者小周将此四点导热硅胶片使用注意事项邮件详细告知客户后,只要客户在产线施工时严格按照操作执行应该就不会有问题了。
      如何安装PCB导热硅胶片?导热硅胶片使用注意事项?如果你对导热硅胶片的使用和安装方式不明了,那请参考此文,如果你还有任何其他疑问,欢迎咨询0755-27579310,我们有专业的热管理工程师为您解答!
