详解导热吸波材料特性及应用

点击:861 日期:2017-03-09 选择字号:

      概况: 导热吸波材料是一个非常有前景的产品,主要因为其导热+吸波的功能受到广大客户的青睐。现在的电子产品包括一些通讯设备、手机、服务器、导航仪、医疗设备电子诊疗仪器、飞行器、无人机、摄像机、高频模块、软性电路板等等都需要用到导热吸波材料。

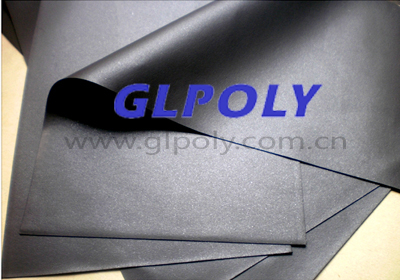

导热吸波材料

      主要功能:导热吸波材料最主要的性能就是导热+吸波。这种材料应用于电子设备中可吸收泄露的电磁辐射,能达到消除电磁干扰的目的。根据电磁波在介质中从低磁导向高磁导方向传播的规律,大量吸收电磁波的辐射能量,再通过耦合把电磁波的能量转变成热能,并且将热能快速传导至散热器。(例说明:假设有10份的电磁波传导到器件上面,那么器件自身会反射掉其中的3份,另外4份会被导热吸波材料吸收,并且转化成热能通过散热器传导出去,最后剩下的过滤后的3份则透过器件辐射出去。)

客户应用:目前GLPOLY给深圳中兴通讯已送样检测,测试需要一定的时间。深圳吉祥腾达的路由器上面,东莞南实企业、南京元京电子、European Thermodynamics……都在用GLPOLY导热吸波材料。

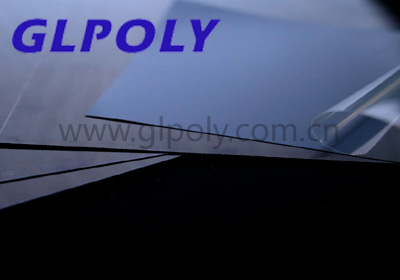

导热吸波材料

产品特性:

1、GLPOLY导热吸波材料有不同的导热系数可以选择,最平常的导热系数是1.0-2.5W/M.K ,GLPOLY导热吸波材料用XK-J10 导热系数1.0 W/M.K的就可以对应

fujipoly EGR-11F-OH,导热系数越高,导热系能越好。厚度可以从0.5-3.0MM等区间选择。可任意模切形状,以供客户实际装配需要。阻燃等级达UL94-V0.
2、另外GLPOLY还有非硅的导热吸波材料:XK-JN20。非硅导热吸波材料XK-JN20具有宽带吸波能力,更强的填补空隙能力,不含硅油成份,不污染元器件并且有效减少内部应力及公差,使终端产品设计有更高的可靠度。非硅导热吸波材料XK-JN20的热传导率达2.0 W/M.K,热阻是0.67℃in2/W,阻燃等级达UL94-V0.是一款非常受欢迎的产品。

3、抑制电磁波干扰导热胶泥XK-G20E,传导率达2.0 W/M.K, XK-G20E是极柔软的凝胶,兼具有电磁波抑制与高导热性质,具有一定交炼物性,比传统散热膏与相变化材料具有更低的挥发性与更低的外溢。良好的击穿电压特性达到5KV/mm,柔软可巨型变形量,良好的抗蠕变性能,这款产品可用在消费电子、汽车控制系统、无人机、通迅设备、雷达系统上面。

导热吸波材料

4、高频导热吸波材料:XK-A30吸波材料为高导磁材料0.4 W/mk,于50MHz~10GHz频率范围内可有效吸收电磁辐射及磁场干扰。高透磁导热吸波材料XK-A140于300MHz~6GHz频率范围内可有效吸收电磁辐射及磁场干扰。超薄导热吸波材料XK-A100S:1 MHZ ~ 1 GHZ全频段高吸收率,消除电磁波,超轻超薄,不占用空间,介面厚度0.1mm~0.5mm, 吸收量达10db. 超薄型吸波材料XK-A100S是由特殊合金经过特别扁平化处理,对于特定电磁波有特别特性,在携带性电子产品领域有广泛用途。超薄型吸波材料XK-A100S特别有高的透磁率(U')有好的磁损失(U"),这样设计针对通讯有特别用途,可以改善非接触IC的通讯距离,增加受信感度与通讯质量,除此之外,针对30Mhz~20GHz有高的吸收能力,经过电磁波吸收把能量转化成热能,有效遮断不必要的噪音。
     深圳GLPOLY导热吸波材料有不同的设计,不管是凝胶类的还是垫片类的都可以对应客户的各种装配要求,不信,可以丢个案子试试。
