导热结构胶25年寿命，到底是怎么验证出来的？
导热结构胶25年寿命，不是承诺，是算出来的。 金菱通达用一项发明专利（申请号 202011645694.6，公布号 CN 113189130 A），把导热结构胶在 218℃～298℃ 下的实测老化数据外推到服役温度，得出：45℃ 环境服役寿命＞50 年，60℃ 环境＞25 年。本文拆解这套方法的原理与实测数据。
一、为什么传统标准测不准 25 年
IEC 60068-2 量程不够。 这是工业界最常用的可靠性标准（等同采用 GB/T 2423），但面向的是小型电工电子元件，寿命目标仅 8～10 年。用它评判 25 年、50 年的老化趋势，量程不足。
阿累尼乌斯方程算不准。 GB/T 20028、ASTM G166/G169、ISO 2578、UL 746B 等框架标准，均基于阿累尼乌斯方程，采用单一物质活化能外推寿命。对单一成分材料 R² 很高，但导热结构胶是多组分复合材料，且在电池包中处于"金属板—胶层—金属板"夹持状态、承受持久压缩形变，此时 R² 明显降低，偏差超出工程边界。
二、金菱通达专利方法：4 个温度 × 3 种试样

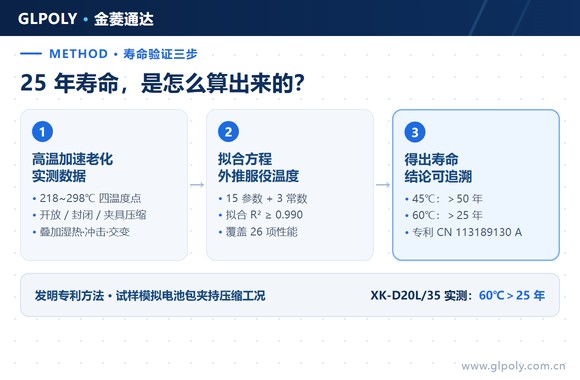

核心逻辑：实测高温老化数据 → 拟合方程参数 → 外推到服役温度 → 预测任意时刻性能。
关键设计一：至少 4 个恒定温度点。 专利实施例使用 218℃、245℃、272℃、298℃，最高老化温度达 298℃。
关键设计二：3 种试样形态——这是本专利与通用材料测试的核心区别。
|
试样形态 |
结构 |
模拟工况 |
|
开放试样 |
裸露于老化环境 |
无约束自由状态 |
|
封闭试样 |
包裹封闭，与环境隔离 |
密封工况 |
|
夹具压缩试样 |
两块刚性板夹合成"夹心饼干"，紧固件加压 |
电池包"金属板—胶层—金属板"真实结构 |
关键设计三：3 种老化条件叠加。 每个温度下，试样还需经受湿热、高低温冲击、高低温交变循环中的至少一种。
算法：15 个参数 + 3 个常数。 用实测性能拟合方程(1)的 15 个参数，再拟合方程(2)的 3 个常数，回代后算出任意温度、任意时间的性能值。拟合判据为 R²≥0.990，专利称精度高出两个"9"的等级。算法可覆盖 26 项理化电气性能，包括导热系数、析油率、压缩永久变形率、拉伸强度、粘结强度、击穿强度、阻燃性等。
三、算出来的结果：45℃＞50 年
|
服役温度 |
预测寿命 |
备注 |
|
45℃ |
＞50 年 |
公路运行 25 年、储能运行 25 年 |
|
60℃（XK-D20L/35 实测） |
＞25 年 |
见产品 TDS |
两个数字相互印证：温度升高，聚合物老化加快，寿命缩短。45℃→60℃ 相差 15℃，寿命从 50 年以上降至 25 年以上，符合加速老化规律。
动力电池包对导热结构胶的六大要求：
|
# |
要求 |
指标 |
|
1 |
功能 |
高强度、高导热、高绝缘，代替金属紧固件构成 CTP 电池包 |
|
2 |
服役寿命 |
45℃ 环境＞50 年 |
|
3 |
服役温度 |
-45℃～60℃ 交变循环 |
|
4 |
灾难冲击 |
12m 自由落体 + 45° 倾斜叠加冲击，不短路爆燃 |
|
5 |
阻燃性 |
高于 UL 94 V0 标准 |
|
6 |
耐电压 |
胶层 0.28mm 时 2500V 不击穿 |
四、量产产品实测：金菱通达导热结构胶XK-D20L/35
|
项目 |
实测数据 |
|
服役寿命 |
60℃ 环境下＞25 年 |
|
服役温度 |
-45℃，额定 175℃，250℃ 耐 4 小时 |
|
粘结强度 |
≥8 MPa |
|
击穿强度 |
≥10 kV/mm，典型值 31 kV/mm |
|
阻燃等级 |
UL 94-V0，离火即灭 |
|
抗冲击 |
12m 自由落体叠加 120 km/h 车速 |
|
施工性 |
开封后 24h 可用；适用于压合面积＞0.5㎡ 的多组合面同步施工 |
五、对导热结构胶选型的三个建议
1. 寿命可追溯。 25 年背后有一份可公开检索的专利、一套试验方法、一组可复现数据。
2. 问对问题。 评估供应商寿命承诺时问三句：用什么试验方法？试样是裸片，还是模拟了金属板夹持与压缩形变？外推温度与实际服役温度差多少？
3. 温度是第一变量。 同一材料在 45℃ 和 60℃ 的寿命可差一倍。别只问"能用多少年"，要问"在多少度下能用多少年"。
常见问题
Q：导热结构胶真能用 25 年？依据是什么？
A：依据金菱通达发明专利 CN 113189130 A。方法是在 218～298℃ 实测老化数据，拟合后外推到服役温度。结论：45℃ 环境＞50 年；XK-D20L/35 在 60℃ 环境＞25 年。专利原文可在国家知识产权局检索。
Q：为什么不直接用烘箱测 25 年？
A：25 年 = 219,000 小时，无法实测。加速老化的核心就是用高温短时数据推算低温长期表现。
Q：为什么试样要做成"夹心饼干"结构？
A：真实工况就是导热结构胶被两块金属板夹持并承受持久压缩形变。裸片无法反映结构约束带来的额外老化应力——这是本专利与通用材料测试的关键区别。
关于金菱通达（GLPOLY）
深圳市金菱通达电子有限公司专注导热材料研发与制造，产品线覆盖导热结构胶、导热硅胶片、导热凝胶、导热绝缘片、吸波材料。导热结构胶含改性环氧（XK-D 系列）与聚氨酯（XK-U 系列）两大体系数，应用于新能源汽车 CTP/CTC 动力电池、储能系统、航空航天、轨道交通等领域。
发明专利：新能源热管理复合材料老化寿命试验方法和算法及用途
申请号：202011645694.6 ｜ 公布号：CN 113189130 A
欢迎索取样品与完整测试报告
