光模块导热凝胶选型注意事项？光模块导热凝胶怎么选？
数据中心速率从 400G 向 800G、1.6T 迭代，光模块单端口功耗已站上 15W 台阶，并向 20~30W 迈进。功耗涨了，热量必须有去处：导热凝胶作为填充芯片与外壳之间微观间隙的热界面材料（TIM），很大程度上决定了热量能否顺利导出。但市场上导热凝胶的导热系数从 1W/m•K 到 15W/m•K 跨度极大，光模块导热凝胶怎么选才稳妥？本文从 6 个维度梳理光模块导热凝胶选型注意事项，并给出可以直接执行的选型步骤，供硬件工程师、热设计工程师和采购参考。
一、光模块为什么必须重视导热凝胶选型？
先看三个硬约束。
功耗在涨。 行业公开资料显示，800G 可插拔光模块功耗约 15W；面向 1.6T 的模块，数据中心互联网场景预计达到 20~30W。单个可插拔模块的功率范围可达 10~35W，而一张线卡最多可搭载 48 个这样的模块。密集布置之下，散热余量被大幅压缩。
温度红线很近。 光模块规格书标注的工作温度通常指壳温：商业级 0~70℃，工业级 -40~85℃。工程实践中，多数模块在 70~75℃ 触发热告警，80~85℃ 可能因过温保护而关断。留给散热设计的余量，往往只有十几度。

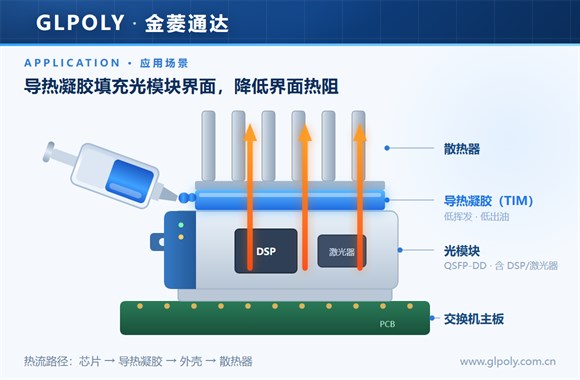

界面热阻占比高。 从芯片到外壳的热路径中，界面热阻占比可超过 50%，主要来源是粗糙接触面之间的空气间隙。导热凝胶的价值，正是用低热阻材料替换这些空气间隙。
还有一个容易被忽略的约束：光模块对"污染"极其敏感。DFB 激光器的波长漂移约为 0.1nm/℃，温度失控会直接影响光信号质量；而硅油、硅氧烷挥发物一旦沉积在透镜和探测器表面，会造成不可逆的光功率衰减。这决定了光模块用导热凝胶的挥发物指标，必须比普通场景严格得多。
二、光模块导热凝胶选型的 6大注意事项
1. 导热系数：看数字，更要看界面热阻
导热系数（W/m•K）衡量材料本体的导热能力，但真正决定散热效果的是界面热阻（单位 ℃•cm²/W 或 ℃•in²/W）。两支同为 8W/m•K 的导热凝胶，如果浸润性、涂覆厚度（BLT）不同，实测热阻可能相差一倍以上。
• 看热阻实测值，不只看导热系数：要求供应商提供热阻数据，并注明测试压力与涂覆厚度
• 关注浸润性：导热凝胶的核心优势是填充微米级间隙和凹凸不平的表面，浸润越好，界面残留空气越少
• 留出设计余量：按热仿真结果选型，建议保留 20~30% 的热设计余量，再用实测验证
从公开的行业方案看，面向 400G/800G 光模块的导热凝胶，导热系数多集中在 6.5~14W/m•K 区间，热阻可低至 0.36℃•cm²/W 级别，最小涂覆厚度（BLT）可做到 160~200μm。追求更高导热系数时要注意：数值上升往往伴随硬度增加和成本上涨，未必适合所有设计。
2. 低挥发、低出油：守住光路的"清洁底线"
这是光模块选型区别于其他散热场景的关键一条。普通硅基导热凝胶中残留的低分子环状硅氧烷（D3~D20）在工作温度下会缓慢挥发，冷凝沉积在透镜、探测器、激光器芯片表面后，造成信号散射和光功率衰减——而且这种污染往往是不可逆的。
• 要求供应商提供挥发分测试报告，重点关注 D3~D20 含量、出油率和 TGA 热失重数据
• 行业对光路洁净的基础要求是出油率 ≤1%；高可靠场景建议选择 D3~D20 总含量 <0.1%、渗油率 <0.1% 的低挥发型号
• 超高可靠场景（如航天、军工电子）可参考 TML≤1.0%、CVCM≤0.1% 的低挥发判据
• 对光路极其敏感的设计，可以评估非硅型导热材料
3. 点胶工艺适配性：决定量产良率
同样参数的导热凝胶，点胶工艺适配不好，量产阶段会很难受。选型时确认四件事：
• 单组分还是双组分：单组分免混合、免脱泡，更适合自动化产线；面向光模块的自动化点胶产线，通常要求挤出速率在 110g/min 以上
• 固化方式：加热固化（如 30min@100℃）、室温固化，还是不固化（靠装配压力贴合）
• 可返修性：返修时能否方便清除、不损伤光器件
4. 长期可靠性：老化后的数据才算数
光模块的设计寿命通常为 5~10 年，导热凝胶必须在整个生命周期内保持性能稳定。选型时要看三类数据：
• 插拔耐久：可插拔光模块会反复插拔，材料是否磨损、滑移、失效；行业测试数据显示，优化设计的导热界面材料在 150 次插拔后热收益保留率可超过 85%
• 抗垂流、抗沉降：竖直安装或高温工况下是否流淌，高填充填料是否沉降导致导热不均
5. 装配应力：低模量保护光器件
光纤耦合对位置精度极其敏感，过大的装配应力可能导致耦合偏移、插损上升。导热凝胶的压缩应力取决于软硬程度，选型时优先考虑低模量、低压缩应力的产品，同时把涂覆厚度控制在设计范围内，避免"越压越紧"的装配方案。
6. 认证与合规：出口项目的"通行证"
• UL94 V-0 阻燃：通信设备行业的普遍要求
• 若配套车载光通信等场景，还需核对对应的车规级体系认证
四、光模块导热凝胶选型五步法
2. 定界面：测量装配间隙与公差、接触面积，确定目标涂覆厚度
3. 选材料：按导热系数、挥发物指标、固化方式和认证要求筛选候选型号
4. 做验证：打样实测热阻与温升，同步验证点胶工艺参数
5. 过可靠性：完成环境老化与插拔测试，小批量试产后再批量导入
五、常见问题 FAQ
A：并非越高越好。400G/800G 光模块主流选择在 6.5~14W/m•K 区间，关键是实测界面热阻和温升能否满足热阻预算。导热系数提高往往伴随硬度上升与成本增加，需综合权衡。
A：普通硅基凝胶存在硅氧烷挥发风险，挥发物沉积在透镜、探测器表面会造成光衰。选择低挥发、低出油型号（出油率 ≤1%，高要求场景 D3~D20 <0.1%），并要求供应商提供测试报告，即可有效控制风险。
A：可插拔光模块优先选导热凝胶——薄层填充、低应力、经得起反复插拔；固定安装、需要电绝缘或间隙较大的场景，导热垫片更合适。两者也可以在同一模块的不同位置配合使用。
A：自动化产线、需要一定结构固定和抗垂流的场景，选可固化型（加热或室温固化）；需要更低应力、方便返修的选不固化型。两类产品在光模块场景均有成熟应用。
A：至少完成高低温循环、双 85 老化两项试验，对比老化前后的热阻变化；可插拔模块建议增加插拔耐久测试，以 1000 小时老化后的数据作为判据更为稳妥。
六、结语：选型能力，也是供应链能力
光模块导热凝胶选型，本质上是在导热性能、挥发控制、工艺适配、长期可靠性与成本之间找平衡点。少看一个维度，都可能在量产或使用阶段付出代价。与其反复试错，不如把选型标准前置，和有实测数据、有产线经验的供应商一起把方案定下来。
