动力电池导热结构胶选型指南：从改性环氧与聚氨酯体系的物理性能深度解析

在 CTP、CTB 架构下，动力电池包取消了传统模组框与端板，导热结构胶同时承担"结构粘接 + 导热散热"两项任务。改性环氧与聚氨酯是两条主流技术路线：前者刚性强、耐温高、寿命长；后者柔韧性好、固化快、成本低。两者没有绝对优劣，关键是匹配工况。本文从物理性能逐项解析，并给出动力电池场景下的四步选型方法。

一、两套体系的本质差异

改性环氧导热结构胶以环氧树脂为基体，固化后形成高度交联的三维网络，刚性强、粘接牢固、耐温耐化学，经增韧改性后兼顾一定韧性，固化收缩率低，适合大尺寸精密器件。聚氨酯导热结构胶则是软段与硬段交替的分子结构，柔韧性好，能吸收振动与形变，常温固化快，原料成本相对更低。一句话概括：环氧偏"硬和稳"，聚氨酯偏"软和韧"。

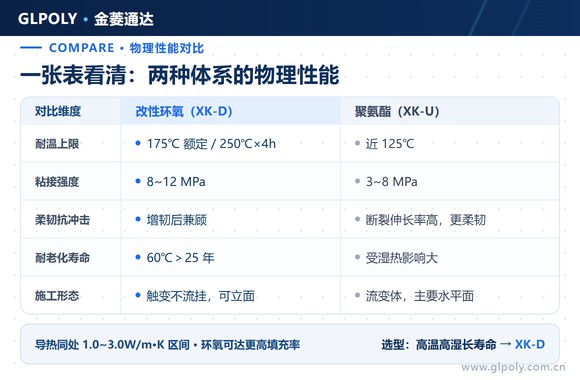

二、物理性能逐项对比

1. 耐温上限。改性环氧额定 175℃，部分配方长期使用温度 150℃ 以上、250℃ 耐 4 小时；聚氨酯通常接近 125℃，超过 100~120℃ 后性能快速衰减。动力电池 PCS、电芯极耳与功率器件附近长期温度容易超过 100℃，这 50℃ 的余量往往就是分水岭。

2. 粘接强度。钢-钢剪切强度，改性环氧通常8~12MPa，聚氨酯一般 3~8MPa。CTP 电池包以胶代螺栓，环氧的强度更接近"结构件"级别。

3. 导热性能。两者导热系数常见区间均为 1.0~3.0W/m·K。环氧基体粘度与浸润性可调，可实现更高的填料填充率，同等成本下导热表现更优；具体数据以 ASTM D5470 实测为准。

4. 韧性抗冲击。聚氨酯断裂伸长率高，抗冲击、抗跌落有优势；改性环氧通过核壳橡胶、柔性链段增韧后，在保持高强度的同时兼顾韧性，两者差距已明显缩小。

5. 耐老化与寿命。改性环氧低收缩、不软化、不蠕变，60℃ 环境寿命超过 25 年；聚氨酯对湿热敏感，长期高温高湿环境下性能衰减更快。

三、动力电池四步选型法

第 1 步，查温度：长期＞100℃ 或短时冲击＞150℃，选改性环氧导热结构胶。

第 2 步，查湿度：南方、沿海、海运出口或车间无除湿条件，选改性环氧；聚氨酯施工要求环境相对湿度＜45%。

第 3 步，查点胶面：存在垂直面、立面点胶，选改性环氧，触变体不流挂。

第 4 步，查寿命与成本：设计寿命 20~25 年，选改性环氧；四项均无压力且成本敏感，聚氨酯可评估。

四、金菱通达两大产品体系

XK-D 系列 改性环氧导热结构胶。以 XK-D20L/35 为例：额定温度 175℃，60℃ 环境寿命超过 25 年，粘结强度 ≥8MPa，击穿强度 ≥10kV/mm（典型 31kV/mm），阻燃 UL94-V0，适配 CTP/CTB 电池包的结构粘接与导热一体化。

XK-U 系列 聚氨酯导热结构胶。以 XK-U12L 为例：柔韧性好、常温固化快、成本有优势；施工需控制环境湿度（相对湿度＜45%），适合温度不高、湿度可控、以水平面点胶为主的批量场景。

选型一句话：高强度、耐高温、长寿命选 XK-D改性环氧导热结构胶；高柔韧、快节拍、成本敏感选 XK-U聚氨脂导热结构胶。

总结

改性环氧导热结构胶与聚氨酯导热结构胶没有优劣之分，只有工况匹配。把温度、湿度、点胶面、寿命四个问题问清楚，选型自然有答案。如需样品、TDS、热仿真数据或全套可靠性测试报告，欢迎联系金菱通达获取技术支持。
