导热结构胶怎么选？6 大关键参数与选型步骤

选导热结构胶时，不少工程师只盯着导热系数——但真正决定成败的，往往是“粘接强度够不够、柔韧性扛不扛得住冷热冲击、工艺适不适配产线”。导热结构胶要同时承担结构固定和散热两项职能，任何一项缺失都会在量产或使用阶段暴露问题。本文给出导热结构胶选型 6 大关键参数和一套可直接执行的选型四步法。

一、看参数之前，先明确三件事

选型的起点不是参数表，而是工况。先回答三个问题：

1. 粘接什么材质？铝-铝、铝-塑、铜-铝……不同基材的粘接难度不同，需要的体系也不同；
2. 承受什么载荷？振动、冲击、还是长期剪切？载荷等级决定强度门槛；
3. 服役什么温度？常温、-40℃ 冷启动、还是 150℃ 以上高温？温度条件直接决定体系选择（环氧/聚氨酯/有机硅）。

把这三个问题写清楚，参数筛选范围就缩小了一半。

二、6 大关键参数（对照表）

参数	关注点	参考值	测试标准
1. 粘接/剪切强度	剪切强度及老化后保持率	≥5~8 MPa（铝-铝）	GB/T 7124
2. 导热系数	是否满足散热预算	1~3 W/m·K	ASTM D5470
3. 柔韧性与延伸率	抗冷热冲击、抗开裂	断裂伸长率 ≥5~15%	ASTM D412
4. 耐温与耐老化	服役温度上下限、短时耐高温	-45~175℃（环氧）；聚氨酯短时可达 225℃	—
5. 阻燃与绝缘	动力电池/电源场景硬指标	UL94 V-0；击穿强度 ≥10kV/mm	UL94 / ASTM D149
6. 工艺性能	混合比、操作时间、固化条件、点胶适配	主流 1:1 双组份，适配自动化点胶	—

六个参数里，最容易被忽视的是第 3 和第 6 项：

• 柔韧性：传统环氧偏脆，冷热循环下容易开裂。改性/柔性环氧通过软段设计提升延伸率，是动力电池场景的优选方向；
• 工艺性能：粘度太高点胶断胶、操作时间太短来不及施工、固化速度与产线节拍不匹配——这些问题在打样阶段不暴露，量产后代价很大。
•

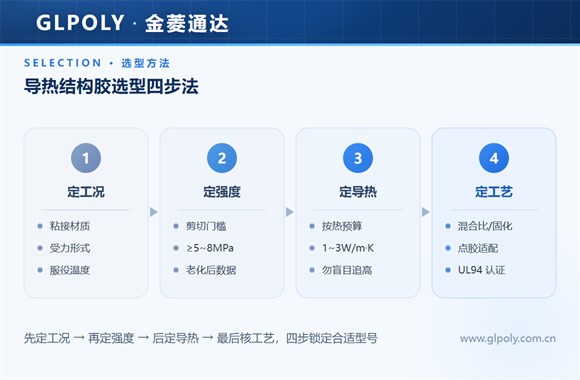

三、选型四步法

第一步：定工况。明确粘接材质、受力形式和服役温度，圈定候选体系（环氧强度最高、聚氨酯柔韧耐低温、有机硅弹性密封）。

第二步：定强度。按载荷等级确定剪切强度门槛。参考：电芯与冷却板结构粘接通常要求 ≥5MPa；极柱、高承载场景建议 ≥8MPa。注意核对老化后的强度保持率，而非只看初始值。

第三步：定导热。按散热预算（热源功率 × 允许温升）反推所需导热系数。结构胶体系主流 1~3W/m·K，不要盲目追高——导热系数越高，往往柔韧性和工艺性越难兼顾。

第四步：定工艺与认证。核对混合比、操作时间、固化条件是否匹配产线；确认 UL94 V-0、RoHS/REACH 等认证要求。最后打样实测：剪切强度、导热、冷热冲击三项验证通过再批量导入。

四、三个常见选型误区

误区一：只看导热系数。导热结构胶的第一身份是“结构胶”——强度不够，散热再好也是失效。先用强度筛掉不合格的，再比导热。

误区二：忽视柔韧性。冷热循环会让胶层反复胀缩，脆性材料容易开裂失效。动力电池等宽温域场景，断裂伸长率要与强度一起评估。

误区三：只看初始数据。初始剪切强度 8MPa，但 150℃ 老化 1000 小时后衰减超过 30%，同样不达标。选型时要索取老化后的数据。

五、常见问题 FAQ

Q1：环氧和聚氨酯导热结构胶怎么选？

A：高承载、高耐热（电芯/极柱/CTP 结构粘接）优先环氧类，强度可达 ≥8MPa；需要柔韧性、耐低温和轻量化（软包/方包电池）选聚氨酯类，强度 ≥5MPa 级、短时可耐 225℃。

Q2：导热结构胶和导热灌封胶怎么选？

A：需要“承力粘接”选导热结构胶（强度 ≥5MPa）；需要整体填充、密封防护选导热灌封胶。两者也可以在同一电池包内配合使用：结构部位用结构胶，灌封部位用灌封胶。

Q3：剪切强度数据怎么看？

A：重点看三点：测试标准（应为 GB/T 7124）、粘接基材（铝-铝与铝-塑数值差异大）、老化条件（是否标注老化后的保持率）。供应商只给“初始强度”未给老化数据的，建议索取补充。

Q4：想拿样品验证怎么申请？

A：提供工况信息（粘接材质、强度要求、导热要求、固化工艺），金菱通达可提供选型建议与样品支持。

六、结语

导热结构胶选型，本质上是“工况 → 强度 → 导热 → 工艺”的逐级筛选，任何一步偷懒都会在量产阶段还账。把参数看全、把老化数据要到、把打样验证做扎实，选型就不会出错。

金菱通达（GLPOLY）深耕导热材料 18 年，导热结构胶产品覆盖环氧（XK-D30L/35，3.0W/m·K、≥8MPa）、聚氨酯（XK-U20L，2.0W/m·K、≥5MPa）等体系，服务动力电池、储能、电源、通信等领域客户。如需选型建议与免费样品，欢迎联系我们。
