光模块散热为什么首选导热凝胶？导热凝胶在光模块散热领域具有哪些优势？

数据中心速率的每一次跃升，都会把光模块的散热压力推高一档：800G 模块功耗已站上 15W 级，1.6T 正向 20~30W 迈进，壳温离告警线只剩十几度余量。在导热垫片、导热硅脂等热界面材料中，为什么光模块散热首选导热凝胶？它在光模块散热领域具有哪些优势？本文一次讲清楚。

一、光模块散热难在哪？

功耗在涨。行业公开资料显示，800G 可插拔模块功耗约 15W，1.6T 预计达 20~30W；而多数模块在 70~75℃ 触发热告警，80~85℃ 可能过温关断，散热余量只有十几度。

卡点在界面。芯片与外壳的接触面微观上凹凸不平，行业测试资料显示，真实接触面积往往只有名义面积的 10% 左右，其余缝隙被空气填满——空气的导热系数仅 0.026W/m·K，几乎绝热。从芯片到外壳的热路径中，界面热阻占比可超过 50%。

还有洁净约束。DSP、激光器对温度与污染极其敏感：温度每升高 10℃，器件寿命可能减半；硅氧烷挥发物一旦沉积到光纤端面，会造成光衰甚至模块失效。

所以，光模块的散热材料必须同时满足低热阻、低应力、低挥发、适应量产四个条件——缺一不可。

二、光模块散热为什么首选导热凝胶？

在四类主流热界面材料中，导热凝胶是唯一能同时满足上述四个条件的选项。

导热垫片：厚度固定、靠压缩贴合，填不满微观凹凸；可插拔模块反复插拔易磨损、滑移；长期高温，有的导热垫片甚至还会硬化、回弹衰减。
导热硅脂：热阻低、成本低，但存在泵出效应，长期会变干、流失；挥发物风险高，不便返修。
相变材料：常温固态、安装方便，但反复插拔容易失效，更适合固定式装配。

导热凝胶：膏状可流动，受压后自行铺展，把空气“挤”出界面；装配应力极低；通过配方控制可做到低挥发、低出油；还支持自动化点胶。

结论：可插拔、高功耗、对洁净度敏感的光模块场景，导热凝胶是综合得分最高的方案。

三、导热凝胶在光模块散热领域具有哪些优势？

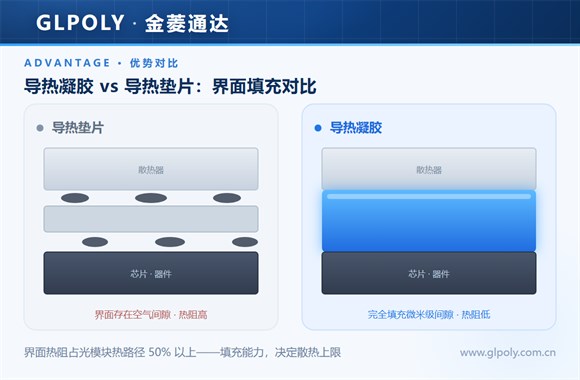

优势一：高浸润性，把界面热阻压到最低

导热凝胶受压后自行流动铺展，填满微米级凹凸与器件高度落差。在 1.6T OSFP 等紧凑封装中，芯片顶面到外壳凸台往往只有 0.2~0.4mm 的缝隙，凝胶正好填满，并把界面厚度（BLT）压到 160~200μm 级别——填充越满、界面越薄，界面热阻越低。

优势二：低装配应力，保护光器件与光纤耦合

光纤耦合对位置精度极其敏感，导热凝胶非常柔软，扣合外壳时几乎不需要额外压力，既能避免压伤 DSP 裸片，也能防止应力导致的耦合偏移。

优势三：低挥发、低出油，守住光路洁净

这是光模块散热区别于其他场景的“生死线”：含硅材料在 80~100℃ 下会挥发出硅氧烷，在密闭模块内冷凝沉积到光纤端面、透镜上，直接拉高误码率。金菱通达面向光模块的导热凝胶通过配方控制，可将 D3~D20 含量控制在 0.05% 以下、渗油率低于 0.05%。如有更高要求，可选择金菱通达0硅油含量的非硅导热凝胶系列。

优势四：适配自动化点胶，量产一致性更好

导热凝胶可直接接入全自动点胶机，设定路径与克数即可稳定产出。以 400G/800G 模块为例，单支用量约 10 克，随高速模块放量，自动化在一致性与综合成本上的优势越来越明显。

优势五：薄层低热阻，长期性能不衰减

主流光模块导热凝胶的导热系数覆盖 6.5~14W/m·K，热阻可低至 0.36℃·cm2/W 级别；经高低温循环、双 85 等老化验证后性能稳定；行业测试中，优化设计的材料在 150 次插拔后热收益保留率仍超 85%。

优势六：自适应公差，结构设计更省心

器件封装高度差、PCB 装配偏差、壳体公差——导热垫片方案里需要精确计算压缩量的变量，导热凝胶都能自适应吸收，减少开发反复。

四、哪些光模块场景优先选导热凝胶？

400G/800G/1.6T 高功耗可插拔模块（QSFP-DD、OSFP 等封装）
对光路洁净度要求高的硅光、CPO 场景
有自动化产线、追求量产一致性的项目
间隙小、公差大、装配应力敏感的紧凑结构
材料没有绝对的好坏：固定安装、间隙大且稳定的场景，导热垫片依然是合适的选择——选型的本质是匹配工况。

五、常见问题 FAQ

Q1：光模块散热为什么不用导热垫片？
A：垫片厚度固定、依靠压缩贴合，难以填满微观凹凸，界面热阻偏高；可插拔模块反复插拔时还容易磨损、滑移。因此高功耗可插拔模块普遍优先选导热凝胶；固定式、大间隙场景垫片仍有位置。

Q2：导热凝胶会污染光路吗？
A：市面上普通硅基导热凝胶产品确实存在挥发风险，但金菱通达导热凝胶低挥发配方可以将硅氧烷 D3~D20 含量控制到 0.05% 以下、渗油率低于 0.05%；或者直接选择金菱通达0硅油含量的非硅导热凝胶系列。选型时要求供应商提供挥发物测试报告即可有效管控。

Q3：一支光模块大约用多少导热凝胶？
A：以 400G/800G 模块为例，行业经验值约为 10 克/支，具体用量取决于点胶路径设计与界面面积，建议打样实测确认。

Q4：光模块导热凝胶怎么选型？
A：围绕导热系数、低挥发低出油、点胶工艺、长期可靠性四个维度评估，具体方法可参考站内文章《光模块导热凝胶选型注意事项》。

六、结语

光模块散热首选导热凝胶，不是习惯使然，而是“低界面热阻、低装配应力、低挥发、可自动化”四个硬条件共同指向的答案。速率奔向 1.6T，这一结论只会更清晰。

金菱通达（GLPOLY）深耕导热材料 18 年，产品线覆盖导热凝胶、导热垫片、导热胶、导热结构胶等，服务光通信、新能源汽车、航空航天等领域客户。如果你正在评估光模块散热方案，欢迎联系我们获取选型建议与免费样品。
