1.6T光模块散热，对导热凝胶提出了哪些更高的技术要求？

1.6T 时代来了，散热的游戏规则也变了。800G 模块功耗还在 15~30W 区间时，风冷尚能应付；而 1.6T 模块功耗已经冲到 32~45W，热流密度突破 100W/cm²——越过传统风冷的物理极限。当散热方案从风冷整体转向液冷，作为芯片与壳体之间“最后一公里”的导热凝胶，要满足的技术要求也全面升级。本文用行业公开数据说清楚：1.6T 对导热凝胶提出了哪 5 项更高的要求。

图1：金菱通达14W高导热凝胶

一、先看变化：1.6T光模块把散热难度推到了什么程度

指标	400G	800G	1.6T
模块功耗	~10W	15~30W	32~45W（高端预计 50W+）
热流密度	—	DSP 局部达 180W/cm²	>100W/cm²
散热方案	金属壳+风冷笼子	风冷为主，液冷渗透率约 5%	液冷渗透率预计达 40%
壳温红线	70℃ 告警	同左	同左（但内部热点比壳温高 30~50℃）

三个值得注意的事实：

1. 风冷已到极限：行业普遍认为风冷散热极限在 30~35W，1.6T 模块直接越线——冷板贴合式液冷成为主流方案；
2. 温度对光器件的伤害是双倍的：温度每升高 10℃，激光器寿命减半、DSP 误码率翻倍；
3. 界面热阻占比仍超 50%：散热系统再强，热量先要“走出”芯片——这是导热凝胶的职责所在。
4.


二、对导热凝胶的 5 项更高要求

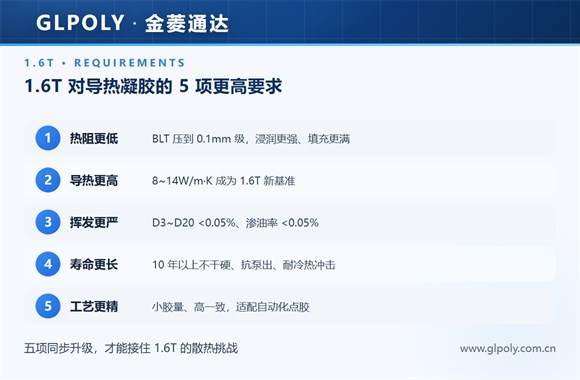

图2：1.6T光模块散热对导热凝胶的 5 项更高要求

要求一：热阻更低——薄层化 + 更强浸润。1.6T 模块内部间隙被压缩到亚毫米级（约 0.2~0.4mm），且芯片表面粗糙度、器件高度差并存。凝胶必须在更低压力下完成浸润，把界面厚度（BLT）压到 0.1mm 级——填充不满、留气隙，前面所有的液冷投入都会被这一层“卡脖子”。

要求二：导热系数更高——8~14W/m·K 成为新基准。400G 时代 3~6W/m·K 即可满足，1.6T 的热流密度下，行业方案普遍上探到 8~14W/m·K 区间。但注意：导热系数只是分子，压缩后的实测热阻才是结果——选型时应索取标注测试压力与 BLT 的热阻数据。

要求三：挥发与出油控制更严——液冷密闭环境放大了风险。液冷模块长期处于高温密闭工况，硅氧烷挥发物一旦在透镜、光纤端面冷凝，光衰不可逆。1.6T 场景建议按 D3~D20 含量 <0.05%、渗油率 <0.05% 的口径筛选，并要求供应商提供挥发分测试报告（TGA/出油率数据）。

要求四：长期可靠性更高——抗冷热冲击、抗泵出、不干硬。液冷系统有启停循环（45℃ 进水与停机回温之间反复），凝胶要经历数万次温变而不泵出、不开裂、不硬化。参考指标：服役寿命 10 年以上、高低温循环后热阻变化率低；这也是“不固化型凝胶 + 结构锁定”方案在光模块场景持续替代硅脂的原因。

要求五：工艺精度更高——小胶量、高一致性。模块内部空间狭小，单支 1.6T 模块的凝胶用量精确到克级，点胶路径更复杂。凝胶需要具备稳定的触变性与挤出速率，适配高速自动化点胶产线——批次一致性差一点，整批模块的散热表现就会飘。

三、一个容易被忽略的附加要求：低应力、低模量

1.6T 模块内部集成 DSP、激光器、硅光引擎等高价值器件，光纤耦合对位置精度极其敏感。导热凝胶的压缩应力必须足够低——散热性能再好，如果装配应力把光路“压歪”了，也是不合格方案。选型时关注低模量、低压缩应力指标，并与结构工程师确认装配压力预算。

四、我们如何应对

金菱通达（GLPOLY）导热凝胶针对 1.6T光模块散热场景的技术储备：

1.6T 要求	金菱通达对应能力
热阻更低	高浸润配方，支持亚毫米级间隙填充与薄 BLT 涂覆
导热更高	导热系数覆盖 1~14W/m·K，含 14W/m·K 高导热型号
挥发更严	低挥发配方：D3~D20 含量 <0.05%、渗油率 <0.05%
寿命更长	不固化型凝胶长期保持柔软（不干不硬），服役寿命 10 年以上
工艺更精	支持自动化点胶，批次一致性好，可提供选型与打样支持

五、常见问题 FAQ

Q1：1.6T 光模块散热还能用导热垫片吗？

A：液冷架构下，模块与冷板之间以凝胶类材料为主；垫片适合固定装配、大间隙场景。可插拔模块的反复插拔与界面贴合要求更偏向凝胶。

Q2：导热系数 14W/m·K 是必需的吗？

A：不是。应按模块功耗与热仿真结果选择，8~12W/m·K 是主流起点；关键是实测热阻和界面填充效果，而非单看标称值。

Q3：怎么验证一款凝胶能否用于 1.6T光模块散热？

A：三步：① 索要热阻实测数据（标注压力与 BLT）；② 核对挥发分报告；③ 用真实模块结构打样做冷热循环与温升验证。

六、结语

1.6T光模块散热对导热凝胶的要求，本质上是五个方向的同步升级：更低热阻、更高导热、更严挥发控制、更长寿命、更高工艺精度。液冷解决了“体外循环”，而芯片到壳体之间的这层凝胶，决定了热量能否顺利“出门”。选型时把五项要求逐一对照、用数据和打样验证，才能在 1.6T光模块 时代站稳。

金菱通达（GLPOLY）深耕导热材料 18 年，导热凝胶产品导热系数覆盖 1~14W/m·K，具备低挥发、低出油、长期不干不硬特性，服务光模块、5G 通信等领域客户。如需 1.6T光模块散热场景选型建议与样品，欢迎联系我们。
