影响导热凝胶导热效果的原因？

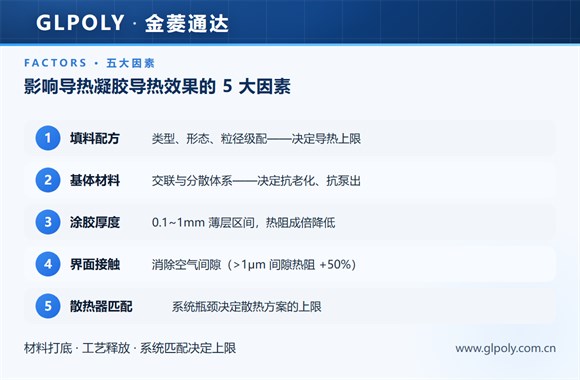

很多工程师选型导热凝胶时只看标称导热系数，认为系数越高散热越好。但实测经常发现：两款导热系数差距很大的导热凝胶，实测温升差异却很小；同一款导热凝胶在 A 项目散热达标，换到 B 项目就出现热点超标。导热凝胶的实际导热效果，由材料配方、施工工艺、界面装配、散热器匹配共同决定——下面逐层拆解。

一、导热填料：决定导热凝胶导热能力的底层核心

导热填料直接影响导热上限。类型上，氧化铝性价比高、绝缘性好，是主流选择；氮化硼等高端填料可进一步提升导热率，多用于车规、通信项目。形态上，颗粒型适合量产点胶；片状、纤维状填料（石墨烯、碳纳米管）可在材料内部构建连续导热网络，实验数据表明导热路径效率可提升 30% 以上。填充量与流动性的平衡依赖粒径级配——不同粒径填料互相填充空隙，才能兼顾高填充率与可点胶性。金菱通达导热凝胶 XK-G、XK-GN 系列在填料级配上做了专项优化。

二、基体材料与添加剂：决定导热凝胶稳定性与长期可靠性

基体承载填料：有机硅基体柔韧性佳、热稳定性强，金菱通达XK-G 系列导热凝胶采用此体系；XK-GN 非硅导热凝胶系列则采用专属非硅高分子基体，从根源消除硅氧烷析出污染风险。配方需平衡两大矛盾——流动性（方便自动化点胶）与抗垂流性（点胶后不流淌变形）；分散剂防止填料团聚（团聚会在材料内部形成局部高阻热区），交联剂决定固化后网络强度，直接影响抗泵出与耐老化。添加剂选型不当，长期冷热循环下材料会相分离、老化开裂，逐渐丧失导热能力。

三、涂抹厚度：厚度越大，热阻越高

导热凝胶胶层厚度与热阻正相关：厚度从 0.5mm 增至 3mm，热阻可能成倍上升，常被误判为材料本身性能不足。工程建议控制在 0.1~1mm 薄层区间，涂胶均匀、减少内部残留空气。导热凝胶XK-G、XK-GN 支持自动化点胶，精准控制胶层厚度，适配 0.2~3mm 元器件高低差场景，兼顾填隙能力与低热阻。

四、界面有效接触：消除空气间隙，释放导热潜力

空气导热系数极低：界面一旦存在大于 1μm 的空气间隙，整体热阻就会增加 50% 以上。装配时施加 5~15psi 的合理压力，可挤出气泡、填满微观凹凸，让导热凝胶与发热元件、散热器紧密贴合。若压力不足或器件翘曲，材料导热系数再高也会散热失效。XK-G、XK-GN 导热凝胶模量低、属柔性体，在合理压力下可长期保持稳定界面接触。

五、散热器效能：材料不是万能，系统需要匹配

只盯导热系数，容易忽略散热器匹配。典型案例：某电源项目用 2W/m·K 导热凝胶散热勉强达标，换成 5W/m·K 后温升几乎没改善——排查发现散热器面积与鳍片设计已到极限。散热器成为瓶颈时，导热凝胶从 2W/mK 提升到 10W/mK，温差改善也可能不足 5%。正确逻辑是：热源功率、散热器热容量必须与导热凝胶导热特性互相匹配；在前期热仿真阶段，金菱通达可协助客户同步评估整套散热系统与 TIM 匹配性。

金菱通达 GLPOLY 导热凝胶两大系列

✅ XK-G 系列 有机硅导热凝胶：导热规格覆盖 3~14W/mK，配方针对填料网络与流变性能专项优化，柔软低应力，保护 IGBT、BGA 等脆弱功率器件；抗泵出能力优秀，上千次高低温循环不易迁移，长期热阻稳定；支持全自动点胶。适合储能 PCS、工业变频器、车载 OBC/DC-DC、通信电源等追求长期可靠性的量产项目。

✅ XK-GN 系列 非硅导热凝胶：完全无硅高分子基体，零硅氧烷析出，不会污染光学镜片、继电器触点、金手指；同时继承金菱通达 GLPOLY 填料配方优势，流变体系优化，冷热循环工况下抵抗泵出迁移。适合车载毫米波雷达、车载摄像头模组、光模块、精密传感器等严禁硅析出的高端车规、光电项目。

总结

导热凝胶的实际导热效果，是材料配方、点胶厚度、界面装配、散热器匹配共同作用的结果——填料与基体决定底子，厚度与界面接触释放潜力，散热器匹配决定上限。单纯追求更高导热系数而不考虑系统匹配，往往达不到预期效果。金菱通达 XK-G 与 XK-GN 两大系列导热凝胶可覆盖有无硅污染管控的不同需求，如需样品测试与可靠性报告，欢迎联系获取技术支持。
