如何解决导热凝胶泵出效应？抗泵出导热凝胶怎么选？

在储能 PCS、车载 OBC、DC-DC、工业变频器、通信电源等高功率电子产品的长期可靠性测试中，泵出效应（Pump-out）是最容易被低估的隐形失效风险。很多工程师选型时优先关注导热系数，却忽略了材料在数千次高低温循环下的稳定性——导热凝胶或导热硅脂经过长期冷热交变、振动之后，材料逐步从芯片与散热器界面向外迁移挤出，界面形成空洞、热阻持续上升，最终出现器件热点超标甚至设备宕机。导热系数决定散热能力，而抗泵出性能，决定产品能稳定服役多少年。

一、什么是泵出效应？

泵出效应，是热界面材料（TIM）的典型失效模式：芯片、PCB 基板、散热器的热膨胀系数（CTE）不一致，设备反复升温、降温时，接触面产生微米级往复微滑移，如同微型泵一样持续对导热材料施加剪切力，将材料慢慢向界面边缘挤压、迁移流失。

泵出带来的三大严重后果：

① 热阻漂移，热点恶化：芯片中心导热材料变薄甚至出现空洞，器件温升持续走高，输出功率下降；

② 材料溢出，污染周边器件：被挤出的基体材料流到 PCB、金手指、继电器触点、光学元件，引发接触不良、镜头起雾；

③ 批量长期失效：车规、储能这类要求 5~10 年寿命的产品，常在交付使用 2~4 年后集中出现可靠性故障。

注意区分两个概念：泵出效应是冷热循环带来的机械剪切、材料被物理挤出界面；油析/硅氧烷析出则是配方体系不稳定、基础油单独分离渗出，有机硅材料更容易出现，两者会叠加放大污染风险。

二、泵出效应的四大根本原因

1. CTE 热膨胀系数不匹配（核心诱因）。功率芯片、铜散热器、PCB 的膨胀系数差异巨大，每次温度循环都会产生界面剪切应力。车载电子工作区间达 -40℃~+150℃，温差大，泵出风险远高于普通消费电子。

2. 材料流变与填料网络结构差。低端导热凝胶、导热硅脂的填料网络松散，屈服应力低，高温下粘度大幅下降，在剪切力作用下极易流动迁移；长期老化后油粉分离，进一步加速泵出。导热硅脂属于非固化油基体系，无法彻底规避泵出，仅适合短期、低循环场景。

3. 结构与装配工艺不合理。锁附扭矩过大、压力分布不均、散热器平面度差、板件翘曲，都会造成局部应力集中；点胶量过多，装配锁附时直接溢胶，同样会放大泵出。

4. 振动与机械冲击叠加。车载、基站、移动储能设备长期处于持续振动环境，持续的机械微位移进一步推动材料迁移，加速泵出失效。

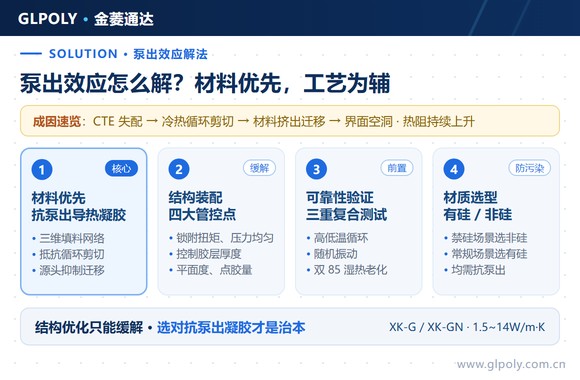

三、完整解决方案：材料优先，工艺为辅

解决泵出，不是单一调整结构就能根治，需要材料选型、结构设计、装配工艺、可靠性验证四维协同。

1. 核心方案：选用流变配方优化、原生抗泵出的高性能导热凝胶。普通导热凝胶仅实现"导热 + 填充高低差"；抗泵出导热凝胶通过稳定的三维填料网络与优化流变体系，抵抗冷热循环带来的剪切滑移，从材料根源抑制泵出迁移。需要提醒的是：不是市面上所有导热凝胶都具备优秀的抗泵出能力，低价导热凝胶在多次温循后依然会出现明显泵出、出油。

2. 结构与装配优化（缓解手段）。控制锁附扭矩，保证界面压力均匀，避免局部应力集中；合理控制胶层厚度（Bond Line），不要盲目加厚；管控散热器平面度，降低 PCB 翘曲带来的界面微位移；精准控制点胶量，避免过量点胶造成装配溢胶。

3. 前置可靠性验证，提前识别风险。样品阶段完成高低温循环、随机振动、双 85 湿热老化测试，老化后检测材料迁移情况与热阻变化，提前筛选材料，不要等到量产阶段才暴露失效问题。

4. 按污染风险选择材料体系：有机硅导热凝胶 / 非硅导热凝胶。产品无光学、金属触点污染限制，可选用优化有机硅抗泵出导热凝胶；若产品带有光学镜头、继电器触点、金手指、精密传感器，严禁硅氧烷析出污染，则必须选用非硅导热凝胶，同时保留优秀抗泵出能力。

四、推荐方案：金菱通达 GLPOLY 两大抗泵出导热凝胶系列

XK-G 系列 有机硅导热凝胶——通用主力，优秀抗泵出。XK-G 系列单组份导热凝胶针对泵出效应做了流变配方专项开发，构建稳定填料网络，抑制冷热循环下的材料迁移：

1）优异抗泵出性能：经过上千次高低温循环验证，交变剪切应力下不易迁移泵出，长期热阻稳定；

2）导热规格覆盖广：1.5~14W/m·K 多档导热系数可选，匹配不同功率密度设计；

3）低应力保护：凝胶态不固化、不干硬，低模量低应力，保护 IGBT、BGA 等脆弱功率芯片，避免冷热循环焊点开裂；

4）低析出管控：严格管控低分子硅氧烷，降低硅油析出风险；

5）适配自动化点胶：可填充 0.2~3mm 器件高低差，解决多器件高度不一致的填充难题。

典型应用：储能 PCS、工业变频器、伺服驱动器、车载 OBC/DC-DC、毫米波雷达、域控制器、通信电源等。

XK-GN 系列 非硅导热凝胶——高端防污染，兼顾抗泵出。XK-GN 系列为 1.5~10W/m·K 的 Non-silicone 无硅体系导热凝胶，在保留强抗泵出能力的基础上，消除硅氧烷析出污染风险：

1）完全不含有机硅：无硅氧烷挥发与析出，不污染光学镜片、继电器触点、金手指，避免硅迁移导致的接触失效、镜头起雾；

2）专属非硅流变配方：冷热循环 + 振动工况下抵抗泵出迁移，长期热性能稳定；

3）高绝缘：适配高压功率器件；

4）单组份膏状：支持自动化点胶，适配大批量产线。

典型应用：车载毫米波雷达、车载摄像头模组、光模块、精密传感器、NXP 等高端芯片配套功率模块，以及客户明确禁止硅析出的车规/高端工业项目。

选型一句话区分：追求长期可靠性、成本平衡，无防硅析出要求，选 XK-G 有机硅导热凝胶；产品包含光学器件、金属触点，严禁硅污染，选 XK-GN 非硅导热凝胶。

总结

泵出效应不是单纯的散热问题，而是材料流变特性 + 结构力学 + 长期老化共同引发的可靠性问题。结构优化只能缓解，选对高性能抗泵出导热凝胶，才是治本方案。

金菱通达GLPOLY  XK-G 与 XK-GN 两大导热凝胶系列，从配方源头抑制泵出与材料迁移，同时兼顾高低差填充、低应力保护、自动化点胶量产，覆盖从工控储能到高端车载精密器件的散热需求。如需样品测试、热仿真数据、全套可靠性测试报告，可联系金菱通达获取技术支持。
