当前位置:首页 > 资讯中心 > 新闻动态 > 新能源汽车工程师关注金菱通达导热结构胶XK-D20系列固化时间

新能源汽车工程师关注金菱通达导热结构胶XK-D20系列固化时间

点击:43 日期:2021-04-06 选择字号:

      有关导热结构胶XK-D20系列的固化时间,很多主机厂新能源汽车工程师都在关注着,那我就简单整理下,我们研发总监和**工程师沟通的对话,我就是导热结构胶资讯的搬运工。

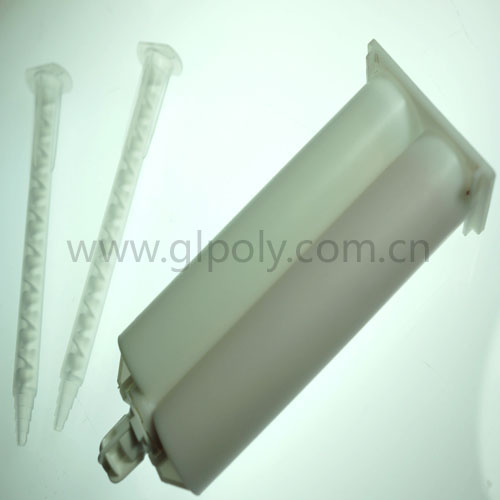

新能源汽车工程师关注金菱通达导热结构胶XK-D20系列固化时间

      这几天我一个客户技术沟通群,客户和我们研发总监萧总是你来我往的热火朝天,导热结构胶高手过招就是不一样啊,我静静的拿着小笔记再学习。客户总工新车型水冷板和模组之间要上导热结构胶,因为之前的项目就是应用我们的导热胶,此也优先和我们在对接。其实样品我也寄给总工了,他初步试制后,提出希望导热结构胶固化时间能缩短,并有条件可以进行加温固化。客户方面是希望在高温的情况下导热结构胶能在10-15min内固化达到90%,希望我们协助不同温度测试关键性能的影响,客户在找合适的固化工艺条件。通过测试,我们的导热结构胶XK-D20(L型、M型、H型分别是代表固化时间快、中、慢),对于导热结构胶在任意温度下T90<3h时,导热结构胶的力学性能将会有变化,主要表现在拉伸强度测试中断裂伸长率偏低,如果客户不考虑这个因素,坚持要在10-15min,固化90%,在高温下L型、M型、H型都可以满足要求,L型的固化时间与温度的曲线图,建议固化温度选在在110度-125度间即可。(还有我们实际测试在160度固化10min,导热结构胶度剪切粘接强度、导热性能都是符合规格书要求的)。我们从综合性能和性价比考虑不主张固化太快,设计工艺生产线时,固化时间釆用脱模固化时间t10即可(剪切粘结强度巳经达到0.5-1.0MPa),而不必釆用服役固化时间t90(剪切粘结强度巳经达到5-9MPa),可以节省一半左右的时间。导热硅胶片生产厂家

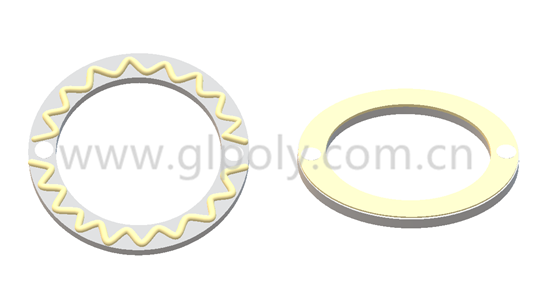

新能源汽车工程师关注金菱通达导热结构胶XK-D20系列固化时间

      主机厂的实际应用不一,我们还是会综合得给客户提出合适解决问题的建议。除了导热结构胶固化时间的问题,还有其他问题都可以留言,金菱通达导热结构胶没有在怕的。
新能源汽车工程师关注金菱通达导热结构胶XK-D20系列固化时间

文章详情面广告
此文关键词:
