汇总客户给导热硅胶片背胶的原因 为什么要给导热硅胶片背胶

点击:518 日期:2017-05-16 选择字号:

      不知道是什么原因,最近总有客户要求要购买背胶的导热硅胶片。有些是要单面背胶,有些是要双面背胶,真是有点棘手啊,不是因为加工难度的问题,而是因为导热硅胶片背胶其实不是一个好的方案,并且导热硅胶片背胶是有一定的缺陷的。因为给导热硅胶片背胶不管是单面还是双面都会增加其热阻,从而降低导热效果。但是客户有需求我们又不能不帮助他们解决,所以我这边还是得给客户导热硅胶片背胶。

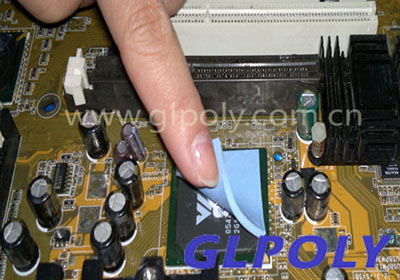

导热硅胶片背胶

      那借这个机会,今天GLPOLY小编就把最近客户选择给导热硅胶片背胶的原因做了个总结,在这里给大家分享一下。
      客户为什么要给导热硅胶片背胶呢?因为有下面这样一些原因:
1、客户装配面积比较大的情况。像之前有个客户用350*300的这样一大片,直接装贴上去虽然导热硅胶片本身是有自带粘性的,但是由于面积大,还是容易在装配的时候掉下来,但是如果单面背一层胶的话就可以固定了,不会掉下来。可以稳定在器件装贴表面。

2、客户装配的散热源和散热器之间的间隙比较大。使用的导热垫片厚度稍大,比如厚度在3.0以上的导热硅胶片,装配上去的时候由于厚度大,材料相对比较重,就容易掉下来,所以客户也会在这种情况下选择单面背胶的方式来固定导热硅胶片。

导热硅胶片

3、客户装配位置的原因。有些客户装配导热硅胶片的时候并不是像大多数客户一样在水平面去装配的,可能是垂直面或者是斜面,这种情况下导热硅胶片受重力影响较大,更加容易脱落,所以这个时候客户也会要求单面背胶的,这样也是主要起到一个固定的作用。
4、装配器件太过平整光滑。有一些器件表面是非常光滑的,所以导热硅胶片装贴上去的时候就也是容易掉下来了,这时候单面背一层胶的话不会让导热硅胶片位置产生移动也可以起到固定的作用。
      其实总结起来的话,单面背胶最重要一个原因还是为了其固定的作用。
      当然了,就是前文还提到了双面背胶的一个方式。其实双面背胶的原理还是基于单面背胶的。只是双面背胶稳定性会更强。这个是要根据客户的设计需要和结构需要。
总结一下,简单来说单面背胶和双面背胶的优点就是:固定装置,免去螺丝固定散热器,节约成本。
      说了客户选择给导热硅胶片背胶的原因及优点,当然就得说下缺点啦。那么背胶的缺点是什么呢?

      导热硅胶片背胶的最大缺点就是会增加热阻,影响导热效果。其实导热系数不是唯一决定导热硅胶片导热效果的一个参数,热阻同样是影响导热效果的一个不可忽略的参数。相同导热系数的二款材料,热阻越低导热效果就越好。比如说,导热硅胶片本身的热阻是10份,那么单面背胶则会使热阻增加到11份,双面背胶则会增加到13份,这样导热系数是不变的,但是导热效果却会大打折扣。

导热硅胶片背胶

      说到这里,小编不得不来说一件很心痛的事情了,前两个礼拜有个客户找到GLPOLY,试了样品后,导热效果OK,但是由于他们之前是用的是贝格斯的材料,贝格斯的那款绝缘材料有单面背胶,但是胶由于放置的时间比较长,基本上是没有粘性了。客户购买的是GLPOLY生产的XK-SF35/0.2MM厚度,没有背胶的,测试OK,但是量产后客户竟然要求我给他背胶,客户买了40片大张的材料回去,又要退回来让我给他单面背胶,小编真的是很心痛啊,不因为别的,就因为GLPOLY材料性价比高,又能做到国际一线品牌的性能,但是这么好的材料性能完全能替代贝格斯,客户因不了解导热硅胶片背胶后会对性能产生影响而要求背胶,小编真的是又心痛又着急,急着向客户解释导热硅胶片背胶后会增加其热阻,影响到导热效果。万幸的是,此客户的研发工程师很快就意识到了这个问题,并同意小编的建议,不再坚持给导热硅胶片背胶,小编这才深深的舒了口气。
      再次总结,客户在选购导热硅胶片过时,如果不是有特殊强粘性要求,尽量不要给导热硅胶片背胶。客户工程师在设计结构时,也要尽量考虑用扣具或锁螺丝的形式来固定芯片与散热器,最好不要设计为用靠导热硅胶片的粘性来固定热源与散热器,这样就无需给导热硅胶片背胶从而影响导热效果。
