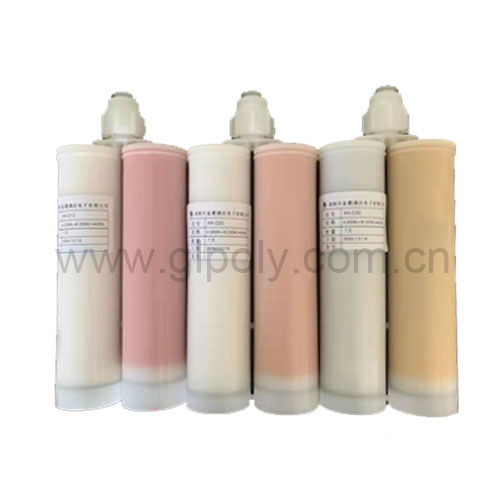

    陶瓷化导热结构胶 1.2W

    型  号: XK-CD12L/45
    热传导率: 1.2W/mK
    核心对应:
    产品特性: 成瓷温度低至450℃、成瓷速度快;适用于CTP、CTC、CTB类简化结构设计,减轻重量,提高动力电池能量密度;粘结强度≥8 MPa,足够承受12m自由落体叠加120 km/h车速极限冲击;阻燃等级UL 94-V0,离火即灭;服役温度低至-45℃,额定温度达175℃,250℃可耐4小时。
    产品应用: 陶瓷化导热结构胶,是充分提高动力电池功能性与安全性的顶配核心材料。适用于各种动力电池服役工况导热、绝缘和超强密封粘接,适用于热失控状态则耐火隔热、保护邻近金属板熔化,避免熔穿事故。
PDF文档:
订购热线:0755-27579310

多功能陶瓷化导热结构胶 XK-CD12L/45

XK-CD12L/45属于导热结构胶,双组份包装。XK-CD12L/45遇到极端高温时会转化为陶瓷。当温度高于350℃时,导热系数剧降到初始值的30%以下,高于450℃则转化为硬度大于2H的绝缘陶瓷体,温度越高成瓷速度越快、成瓷硬度可高于4H。当温度(830~860)℃时观测到XK-CD12L/45仍与金属基体粘结为一个整体,最高耐温大于1200℃,能在热失控环境中起到隔离火焰的作用。多功能陶瓷化导热结构胶 XK-CD12L/45属于金菱通达专利产品,基体树脂为橡胶软化环氧树脂先进新材料,分类在艾宝西组。其中,tV2为适用期,是粘度升高一倍但小于460 Pa.s的固化诱导期,赋予终端用户在生产线上有足够的返流操作时间。

T10为10%固化度时间,是剪切粘结强度达到(0.3~1.0) MPa,表明粘结界面可以承受脱模、翻转、转运的冲击。T90为90%固化度时间,即剪切粘结强度达到6 MPa以上,粘结界面可以终端用途服役。

XK-CD12L/45兼具可陶瓷化,服役导热、绝缘、超强结构强度、密封功能。主要用于CTP、CTC、CTB类动力电池电芯之间、电芯与冷却板之间、等部位的热传导,减少系统重量,降低制造成本,显著提高自动化生产设备安装效率,使用简单。


产品特点:

成瓷温度低至450℃、成瓷速度快;

适用于CTP、CTC、CTB类简化结构设计,减轻重量,提高动力电池能量密度;
粘结强度≥8 MPa,足够承受12m自由落体叠加120 km/h车速极限冲击;
阻燃等级UL 94-V0,离火即灭;
服役温度低至-45℃,额定温度达175℃,250℃可耐4小时;
击穿强度≥10 kV/mm,典型值可达25 kV/mm;
适于点胶机,使自动化点胶生产线工效更高。


产品用途:

XK-CD12L/45多功能陶瓷化导热结构胶,是充分提高动力电池功能性与安全性的顶配核心材料。适用于各种动力电池服役工况导热、绝缘和超强密封粘接,适用于热失控状态则耐火隔热、保护邻近金属板熔化,避免熔穿事故。


多功能陶瓷化导热结构胶XK-CD12L/45产品参数表:


表1    理化电气性能指标

试验项目

试样状态

单位

指标要求

XK-CD12L/45

试验方法




混合前



1

颜色



深色:R236,

G116,B144

浅色:R243,

G146,B170



2

粘度

92#转子×25 rpm

A组份

65±40

80

ASTM D 2196

Brookfield粘度计

92#转子×0.5rpm

300±100

183

92#转子×25 rpm

B组份

65±40

59

92#转子×0.5rpm

300±100

125

3

密度

混合前

A组份

1.9±0.1

1.97

ASTM D 792

混合前

B组份

1.9±0.1

1.76

4

贮存时间

@25℃

12

12

UL 746B粘度、硬度法




混合后



5

外观质量

挤出后

-

流动体/触变体

触变体

目  测

6

混合比例

出厂包装

Va:Vb

1:(1±0.05)

1:1

等容积包装

最大允许混合

公差

1:(1±0.15)

1:(0.85~1.15)

7

粘度

92#转子×25 rpm

Pa.s

65±40

69

ASTM D 2196

Brookfield粘度计

92#转子×0.5rpm

300±100

166

8

单板垂流深度,H

挤出后,5min内

mm/30min

H=45

H=45

图1,单板垂流深度法

9

触变指数

挤出后

-

2.0~5

2.4

0.5rpm粘度/25rpm粘度

10

挤出速率

@25℃

ml/min

(g/min)

120±60

(195±70)

78

(146)

气压83psi

PM-13-24混合管

11

适用期

(TV2

@25℃

min

120±25

135

粘度增加1倍

但需粘度≤460 Pa.s

12

固化时间

(T10和T90)

固化温度

-

T10

T90

T10

T90

ASTM D 4473

10%/90%硬度法

@10℃

h

93±14

180±26

101

201

@25℃

h

12±2.0

24±3.8

13.2

27.5

@40℃

h

3.5±0.8

6.0±1.3

4.2

7.1

@60℃

min

60±10

96±15

67

131

@80℃

min

24±3.8

45±6.6

27

50

@100℃

min

12±2.0

24±3.5

14

25.5

@125℃

min

7.0±1.5

12±2.3

8.9

14.6

13

颜色

(公差)

老化前

-

CD12L/0 平均色:


写字楼灯光,目测,PANTONE色卡

R236,G116,B144

深色

R243,G146,B170

浅色


(续)表1    理化电气性能指标

序号

试验项目

试样状态

单位

指标要求

XK-CD12L/45

试验方法





固化后



14

密度

老化前

g/cm3

1.90±0.10

1.88

ASTM D 792

15

导热系数

老化前

W/(m.K)

1.20±0.10

1.20

ASTM D 5470

热老化①

1.20±0.10

1.23

16

硬度

老化前

Shore D

72±7

73

ASTM D 2240

热老化

74

17

拉伸强度

老化前

MPa

≥5.0

5.8

ASTM D 412

热老化

≥5.0

6.9

18

断裂伸长率

老化前

%

≥8

17

热老化

≥5

15

19

正割模量

老化前

MPa

<690

105

热老化

305

20

剪切粘接强度I

AL-Gel-AL

老化前

MPa

≥8

9.1CF

ISO 4587

热老化

≥5

9.7CF+AF

21

剪切粘接强度II

AL-Gel-绝缘漆AL

老化前

MPa

≥8或绝缘漆内聚破坏

9.9

CF

热老化

≥5或绝缘漆内聚破坏

10.5

CF

22

剪切粘接强度III

AL-Gel-铝塑膜-Gel-AL

(喷涂界面粘固助剂)

老化前

MPa

≥4或铝塑膜内聚破坏

4.3

(铝塑膜内聚破坏)

23

剪切粘接强度IV

AL-Gel-PET-Gel-AL

老化前

MPa

≥6.0

6.7

CF和AF

24

剥离强度

老化前

N /mm

>1.5

3.1

ISO 11339


25

击穿强度

老化前

kV/mm

≥10

28

ASTM D 149

热老化

29


26

体积电阻率

老化前

Ω.cm

≥1✕1013

4.3x1013

ASTM D 257

热老化

2.2x1013

27

施工厚度

固化后

mm

≥0.15

0.20

ISO 2360

28

玻璃化温度

固化后

<-50,>120

<-60,128

DSC或硬度法

29

服役温度

老化前

 RT75型

-45~175

-45~175

ASTM G 166

30

阻燃性

老化前

-

V-0,离火即灭

V-0,离火即灭

UL 94

31

禁限用物质

老化前

-

符合 SS 00259/RoHS

符合 SS 00259/RoHS

SS 00259/RoHS

32

最低成瓷温度

老化前

≤450

439

马弗炉

温度梯度法

33

成瓷速率

老化前

min

3

2.5

硬度曲线法

34

成瓷硬度

老化前

-

≥2H

6H

参照GB/T 6739

35

耐温极限

老化前

≥1200

1300 以上

氧炔焰梯度法

(激光温度计)

36

瓷化收缩率

夹试

%

≤10

5.4

厚度方向不变

900℃/10min

体积法



注释:① 热老化——130℃,夹心饼干试样,用于出厂检验。

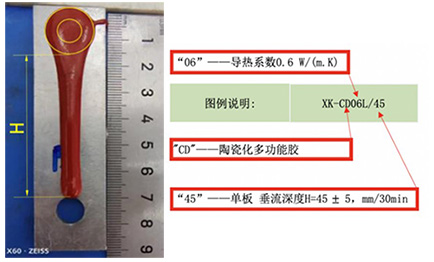

图1 板垂流深度法
