    改性环氧导热结构胶 2.0W

    型  号: XK-D20L
    热传导率: 2.0W/(M.K)
    核心对应:
    产品特性: 改性环氧导热结构胶可替代螺栓构件,简化结构、减轻重量,提高电池包在单位体积内的能量 粘结强度高,≥8 MPa,可承受12m自由落体、叠加120 km/h车速灾难冲击
    产品应用: 可用于各种电气、机械系统轻量化超强结构的导热绝缘、密封粘接,尤其适用于新能源汽车、航空航天、轨道交通等领域高度集成结构件界面的粘固和绝缘。
PDF文档:
订购热线:0755-27579310
改性环氧导热结构胶  XK-D20L
改性环氧导热结构胶XK-D20L主要用于CTP、CTC类动力电池电芯与冷却板之间的超强结构粘接和导热,使电池包具有足够的导热能力并达到抗50~60G减速灾难冲击的能力。导热系数2.0W,是一款无硅双组份导热结构胶,属于橡胶软化环氧树脂专利先进新材料。

其中,10%固化时间为 t10,可以赋予终端用户在生产线上有足够的返流操作时间,也是剪切粘结强度达到(0.3~1.0) MPa,表明粘结界面可以脱模离线;

90%固化时间为 t90,即剪切粘结强度达到6 MPa以上,粘结界面可以服役。

改性环氧导热结构胶XK-D20L兼具导热、绝缘、超强粘结、密封功能。主要用于CTP、CTC类动力电池结构与冷却板之间的粘接,减少系统重量,降低制造成本,显著提高自动化生产设备安装效率,使用简单。


产品特点:

改性环氧导热结构胶XK-D20L抗环境湿度能力特强,开封后24h仍可正常使用,不会被空气湿度固化产生额外浪费;

粘结强度≥8 MPa,足够承受12m自由落体叠加120 km/h车速极限冲击,超过铝塑膜层间粘接强度,优于聚氨酯和有机硅系的粘接强度;

60℃温度环境下,服役寿命超过25年;阻燃等级UL 94-VO,离火即灭;服役温度低至-45℃,额定温度达175℃,250℃可耐4小时。

击穿强度≥10 kV/mm,典型值可达31 kV/mm以上;

适于点胶机,使自动化点胶生产线工效更高;

在15~35℃温度环境、0.006MPa压强下,适于单元压合面积大于0.5 m2的多个组合面积同步施工。


产品用途:

XK-D20L是一款双组份无硅改性环氧导热结构胶,可用于各种电气、机械系统轻量化超强结构的导热绝缘、密封粘接,尤其适用于新能源汽车CTP、CTC动力电池、航空航天、轨道交通等领域高度集成结构件界面的导热、粘固和绝缘。


改性环氧导热结构胶XK-D20L产品参数表 :

序号

试验项目

试样状态

单位

指标要求

典型值

试验方法


混合前

1

颜    色

混合前

A组份

本色

本色

目测,PANTONE色卡

混合前

B组份

D20L 平均色

R250,G136, B105

D20L橙色

D20L深色R250,G127,B92

D20L浅色R250,G127,B92

2

粘度

94#转子×25 rmp

A组份

55±13

59

ASTM D 2196 Brookfield粘度计

94#转子×0.5 rmp

360±89

352

94#转子×25 rmp

B组份

195±49

210

94#转子×0.5 rmp

760±210

672

3

密度

混合前

A组份

2.43±0.1

2.43

ASTM D 792

混合前

B组份

2.43±0.1

2.44

4

贮存时间

@25℃

12

12

UL 746B粘度、硬度法


混合后



5

外观质量

挤出后


触变体(牙膏状)

触变体(牙膏状)

目  测

6

混合比例

出厂包装

v:v

1:(1±0.05)

1:1

等容积包装

最大允许混合公差

1:(1±0.15)

1:(0.85~1.15)

7

粘度

94#转子×25rmp

Pa.s

125±34

110

ASTM D 2196 Brookfield粘度计

94#转子×0.5 rmp

560±144

594

8

触变指数

挤出后

-

>4

5.4

0.5 rpm粘度/25 rpm粘度

Brookfield粘度计

9

挤出速率

@25℃

ml/min

(g/min)

58±13

(140±34

62

(140)

气压83Psi,选用PM-13-24混合管

10

适用期

@25℃

Min

120±25

119

粘度增加1倍

但需粘度≤460 Pa.s

11

固化时间

(T10和T90)



T10

T90

T10

T90

ASTM D 4473

10%/90%硬度法

@10℃

h

57±10

225±55

55

229

@25℃

h

7.4±2.0

30±7.0

8.0

29

@40℃

h

3.5±0.8

6.0±1.3

3.8

5.5

@60℃

min

60±10

96±15

60

93

@80℃

min

24±3.8

45±6.6

24

45

@100℃

min

12±2.0

24±3.5

12.8

22.9

@125℃

min

7.0±1.5

12±2.3

7.5

13.1

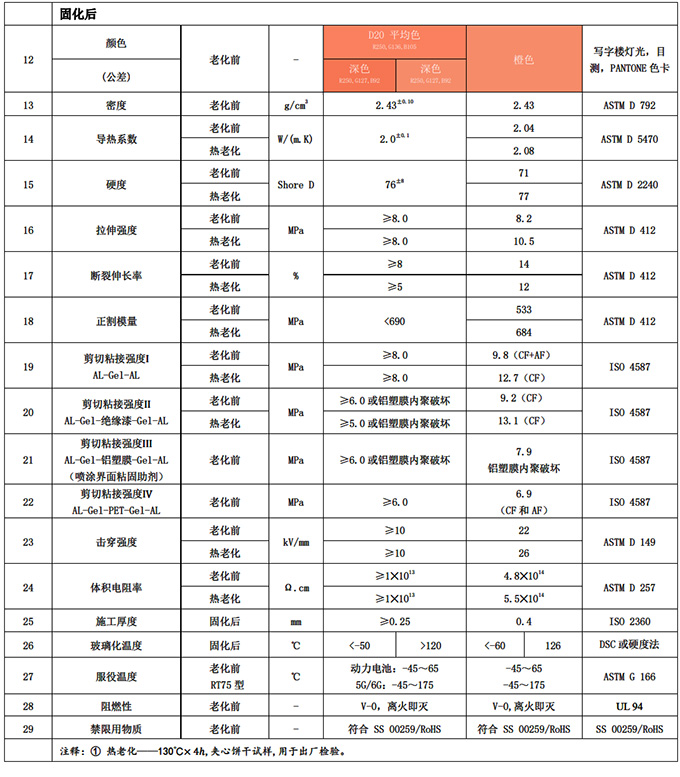

序号

试验项目

试样状态

单位

指标要求

典型值

试验方法



固化后

12

颜色

老化前

-

D20L 平均色

R250,G136,B105

橙色

写字楼灯光,目测,PANTONE色卡

(公差)

深色R250,G127,B92

深色R250,G127,B92

13

密度

老化前

g/cm3

2.43±0.10

2.43

ASTM D 792

14

导热系数

老化前

W/(m.K)

2.0±0.1

2.08

ASTM D 5470

热老化

2.09

15

硬度

老化前

Shore D

76±9

80

ASTM D 2240

热老化

81

16

拉伸强度

老化前

MPa

≥8

8.1

ASTM D 412

热老化

≥8

9.2

17

断裂伸长率

老化前

%

≥8

12.0

ASTM D 412

热老化

≥5

809

18

正割模量

老化前

MPa

<690

159

ASTM D 412

热老化

320

19

剪切粘接强度I

AL-Gel-AL

老化前

MPa

≥8.0

10.8(CF+AF)

ISO 4587

热老化

≥8.0

11.9(CF)

20

剪切粘接强度II

AL-Gel-绝缘漆-Gel-AL

老化前

MPa

≥6.0或铝塑膜内聚破坏

8.6(CF)

ISO 4587

热老化

≥5.0或铝塑膜内聚破坏

12.2(CF)

21

剪切粘接强度III

AL-Gel-铝塑膜-Gel-AL

(喷涂界面粘固助剂)

老化前

MPa

≥6.0或铝塑膜内聚破坏

6.5

铝塑膜内聚破坏

ISO 4587

22

剪切粘接强度IV

AL-Gel-PET-Gel-AL

老化前

MPa

≥6.0

6.3

(CF和AF)

ISO 4587

23

击穿强度

老化前

kV/mm

≥10

31.4

ASTM D 149

热老化

≥10

28.6

24

体积电阻率

老化前

Ω.cm

≥1✕1013

8.6✕1013

ASTM D 257

热老化

≥1✕1013

6.2✕1014

25

施工厚度

固化后

mm

≥0.25

0.4

ISO 2360

26

玻璃化温度

固化后

<-50>120

<-60>129

DSC或硬度法

27

服役温度

老化前

 RT75型

动力电池:-45~65

5G/6G:-45~175

-45~65

-45~175

ASTM G 166

28

阻燃性

老化前

-

V-0,离火即灭

V-0,离火即灭

UL 94

29

禁限用物质

老化前

-

符合 SS 00259/RoHS

符合 SS 00259/RoHS

SS 00259/RoHS


注释:① 热老化——130℃×4h,夹心饼干试样,用于出厂检验。
