产品分类

浏览历史

    暂时浏览记录!

产品展示

当前位置: > 产品中心 > 导热凝胶> 导热凝胶 导热系数3.2W
手机导热凝胶导热系数3.2W
左滚动
  • 手机导热凝胶导热系数3.2W
  • 手机导热凝胶导热系数3.2W
  • 手机导热凝胶导热系数3.2W
右滚动

    手机导热凝胶导热系数3.2W

    型  号: XK-G30
    热传导率: 3.2 W/mK
    核心对应: 固美丽 GEL 30
    产品特性: 高导热、低热阻、在散热部件上帖服性良好、绝缘、可以无限压缩、针筒包装、可自动化生产、耐高温、不腐蚀金属、100%熟化.通过双85、高温老化1200h、快速温变500个循环等第三方检测
    产品应用: 汽车产业、通讯行业
PDF文档:
订购热线:

手机导热凝胶XK-G30

手机导热凝胶XK-G30,俗称导热胶泥或导热黏土,针筒包装、可自动化点胶、耐高温、不腐蚀金属、100%熟化导热黏土。

手机导热凝胶XK-G30是一种高性能导热凝胶,它以硅胶为基体,填充以多种高性能陶瓷粉末制成,具有导热系数高、热阻低、在散热部件上帖服性良好、绝缘、可自动填补空隙,最大限度的增加有限接触面积,可以无限压缩的特点,永不固化导热凝胶使用寿命10年以上,无固发变干问题

可完美替代固美丽GEL 30



手机导热凝胶XK-G30 给客户带来的价值:

1)手机导热凝胶超低热阻0.0001191,优化产品的散热性能。
2)研发设计方便性:因为手机导热凝胶是膏状且永久不干胶,所以在产品设计的时候,不用特别考虑产品尺寸及公差的限制,可根据设计的最优效果灵活设计。
3)采购管理的方便性:手机导热凝胶针筒包装,一个型号规格可以实现多种机型、多种产品的需求,极大程度简化采购管理及仓储管理工作。

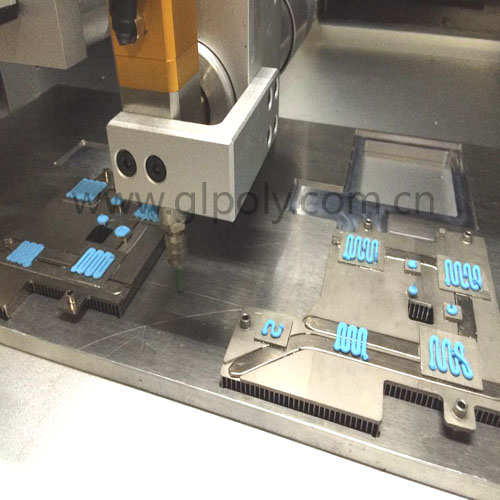

4)手机导热凝胶XK-G30工艺自动化,针筒包装,可以用自动点胶工艺,极大程度的提高了施工效率、降低了人工成本及时间成本、优化了产品的稳定性。

手机导热凝胶XK-G30主要应用于手机、无人机、汽车产业及通讯行业等领域。

可取代固美丽GEL 30


手机导热凝胶XK-G30产品参数表:

规格

单位

XK-G30

颜色Color



Blue

挤出速度Flow Rate (30cc EFD cartridges 0.100”orifice 90psi)

g/min

8

比重Specific Gravity

g/cm3

3.1

体积电阻Volume Resistivity

Ωcm

>1013

导热系数Thermal Conductivity

W/mK

3.2

击穿电压Breakdown Voltage

KV/mm

10

介电常数Dielectric Constant

1

8.0

最小介面厚度 BLT Thickness

mm

0.09

使用温度Application temperature

-50~200

存放时间shelf life

month

12

矽氧烷挥发 Siloxane Volatiles D4~D20

%

<0.01

热膨胀系数Coefficient of Thermal Expansion,

ppm/K

175

阻燃性 Flammability

UL94

V-0 Equivalent

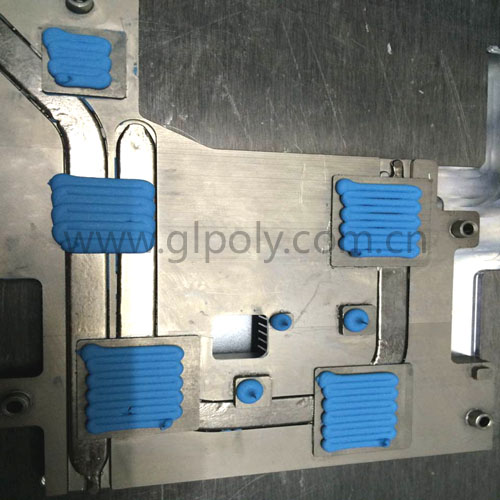

导热凝胶XK-G30应用视频:

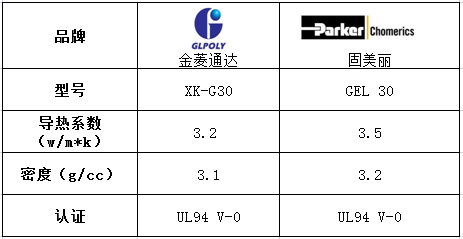

同行对比:

GLPOLY导热凝胶可替代固美丽GEL30

第三方检测:

1、双85测试:85℃,85%RH老化600小时、1000小时、1200小时


GLPOLY导热凝胶可替代固美丽GEL30

2、高温老化:样品在150℃环境中老化600小时、1000小时、1200小时

GLPOLY导热凝胶可替代固美丽GEL30

3、快速温变:低温-40℃,低温保持0.5h,高温120℃,高温保持0.5h,15℃/min,测试周期:500循环

GLPOLY导热凝胶可替代固美丽GEL30



此文关键词: 手机导热凝胶

带*项为必填项目咨询:手机导热凝胶导热系数3.2W

* 联系人: 请填写您的真实姓名
* 手机号码: 请填写您的真实手机
E-mail:
公司名称:
联系地址:
*意向描述:
* 验证码:   看不清?
